集膚伴熱 集膚效應伴熱系統工作原理及應用

由于工作原理及應用范圍的不同，伴熱電纜系統有著一種十分特殊的存在--集膚伴熱即集膚效應伴熱系統。集膚效應又叫趨膚效應。當交流電通過鐵磁性材料時，導體橫截面上的電流分布是不相同的。在接近導體曲表皮部分電流比較集中，這種現象被稱作為集膚效應。是電流或電壓以頻率較高的電子在導體中傳導時，會聚集于總導體表層，而非平均分布于整個導體的截面積中。電流頻率越高，效果越顯著。

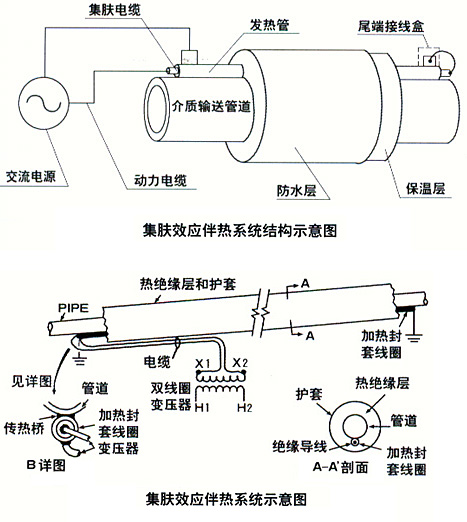

集膚效應伴熱系統結構圖示

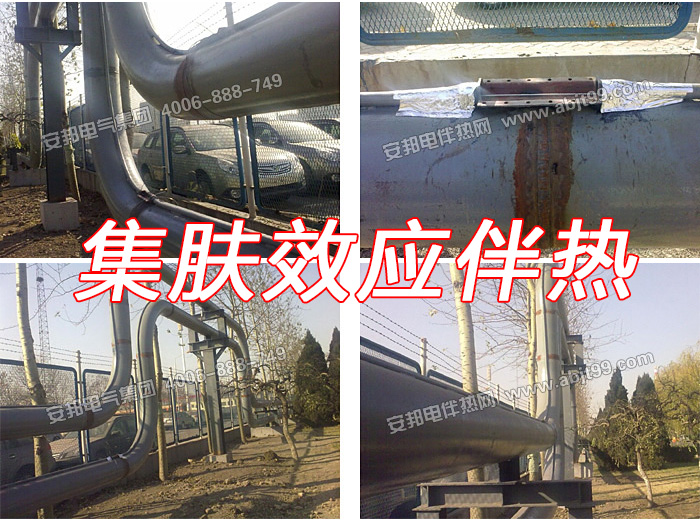

管道集膚效應伴熱是利用集膚效應，使電能集中在一小口徑碳鋼管的內表面處轉換為熱能，并把熱量傳給管道。因電流集中在鋼管的內表面，外表面幾乎沒有電流，所以自身能形成很好的絕緣結構，確保了電氣和環境的安全性。

集膚伴熱系統基本上是由變壓器、加熱電源、工藝管道、伴熱管、伴熱電纜、保溫層及保護外殼五部分組成。集膚效應伴熱技術與設備具有顯著的優點：防爆功能，自身形成的絕緣結構成功地解決了電器裝置和設備的絕緣問題；裝置一體化，伴熱管可實現工廠預制化，減少了工程量，縮短了工程周期；伴熱溫度高，有效維持溫度可達0-230℃；熱量利用率高，在輸送管與加熱管間的焊縫間隙內加入導熱膠泥后的熱效率可與電纜伴熱的內部鋪設方式相比擬；伴熱距離長，一個電源點的伴熱距離較長可達20km；使用壽命長，伴熱電纜具有十多年的使用壽命。因此，集膚效應伴熱系統的應用也越來越廣泛。
